Tổng quan về sản phẩm / Tổng quan về sản phẩm
ESP32-2432S0248R-PLUS là thiết bị dựa trên ESP32-WROOM-32E Bảng phát triển màn hình cảm ứng màu 2,8 inch được phát triển cho các mô-đun giao tiếp không dây, tích hợp màn hình LCD, cảm ứng điện trở XPT2046, Type-C, thẻ TF, đèn báo RGB, cổng nối tiếp và giao diện mở rộng.
ESP32-2432S0248R-PLUS is a 2.8-inch touch display development board based on the ESP32-WROOM-32E wireless module, integrating LCD display, XPT2046 resistive touch, Type-C, TF card, RGB LED, UART and expansion ports.
Các kịch bản/Ứng dụng áp dụng
Thích hợp cho thiết bị đầu cuối điều khiển IoT, bảng điều khiển nhà thông minh, màn hình hiển thị dữ liệu công nghiệp, màn hình thu thập cảm biến, thí nghiệm giảng dạy, giao diện tương tác Wi‑Fi/Bluetooth và các dự án khác.
Suitable for IoT terminals, smart home panels, industrial data display, sensor monitoring, education, and Wi‑Fi / Bluetooth HMI projects.

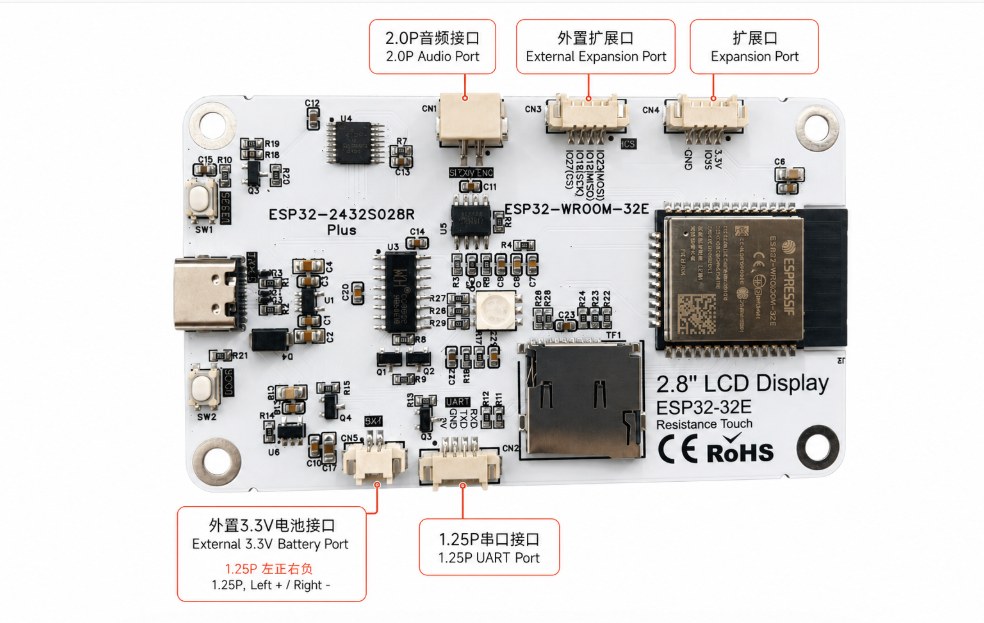

Chú thích giao diện/Bố cục giao diện
Hình ảnh hiển thị của khách hàng Trung Quốc và tiếng Anh

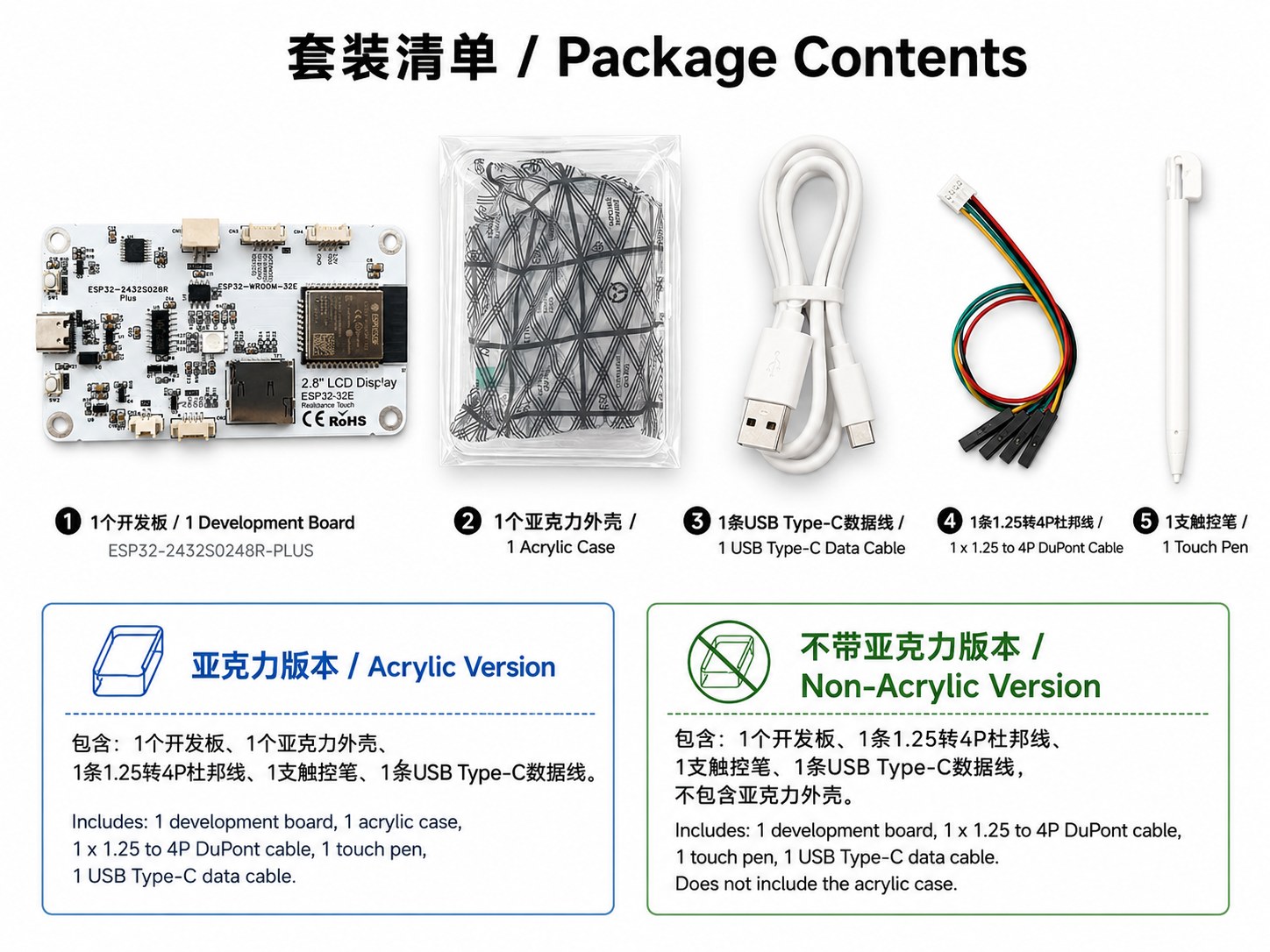

Danh sách gói hàng/Nội dung gói hàng
Phiên bản acrylic/không có phiên bản acrylic
Tính năng sản phẩm / Tính năng chính
Product HighlightsHiển thị & Cảm ứng / Hiển thị & Cảm ứng
LCD LCD 2,8 inch, độ phân giải 240 × 320, trình điều khiển LCD sử dụng ST7789, khuyến nghị khởi tạo Chuỗi màu BGR;Con chip cảm ứng thông qua XPT2046（XP2046） Giải pháp cảm ứng điện trở.
2.8-inch TFT LCD, 240 × 320 resolution, ST7789 LCD driver with recommended BGR initialization; XPT2046 resistive touch controller.
Không dây & Mở rộng / Không dây & Mở rộng
ESP32-WROOM-32E hỗ trợ Wi‑Fi 2,4GHz, Bluetooth / BLE và có ngăn chứa thẻ TF tích hợp, đèn báo RGB, giao diện cổng nối tiếp, giao diện âm thanh và giao diện mở rộng để hỗ trợ phát triển thứ cấp.
ESP32-WROOM-32E supports 2.4GHz Wi‑Fi, Bluetooth / BLE. The board includes TF card slot, RGB LED, UART, audio and expansion ports.
Thông số kỹ thuật cơ bản / Thông số kỹ thuật cơ bản
Hardware Specification| Dự án/ Hạng mục | Thông số/Thông số kỹ thuật |
|---|---|
| Model sản phẩm/Mẫu mã | ESP32-2432S0248R-PLUS |
| Mô-đun điều khiển chính / Mô-đun chính | ESP32-WROOM-32E |
| Chức năng không dây / Không dây | 2.4GHz Wi‑Fi 802.11 b/g/n, Bluetooth / BLE |
| Hiển thị / Hiển thị | 2.8-inch TFT LCD, 240 × 320 |
| Trình điều khiển LCD / Trình điều khiển LCD | ST7789, khởi tạo BGR / ST7789 với khởi tạo BGR |
| Loại cảm ứng/Loại cảm ứng | Cảm ứng điện trở / Cảm ứng điện trở |
| Chip cảm ứng/Bộ điều khiển cảm ứng | XPT2046 / XP2046 |
| Giao diện USB/Cổng USB | USB Type‑C, cấp nguồn, tải xuống, gỡ lỗi nối tiếp / Nguồn, lập trình và gỡ lỗi nối tiếp |
| Giao diện lưu trữ/Lưu trữ | TF / MicroSD Card Slot |
| Nút | SW1, SW2 |
| Chỉ báo/Chỉ báo | On-board RGB LED |

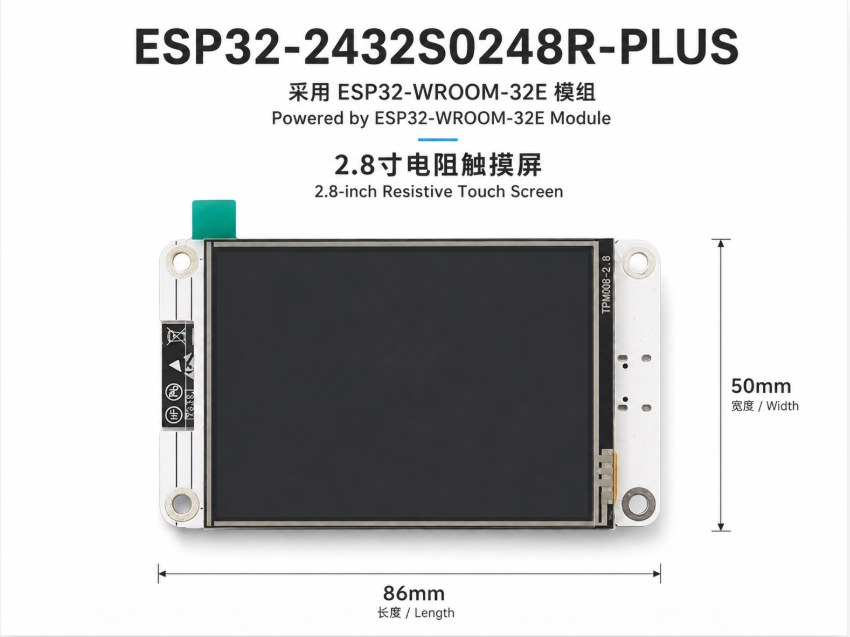

| Kích thước bảng / Kích thước bảng | 86mm × 50mm |
| Mức logic / Mức logic | 3.3V |
| Nguồn điện / Nguồn điện | USB Type‑C 5V input / external 3.3V battery port |
| Môi trường phát triển/Phát triển | Arduino IDE, PlatformIO, ESP-IDF, MicroPython compatible |
Thông số mô-đun ESP32-WROOM-32E
Core Module| Dự án/ Hạng mục | Thông số/Thông số kỹ thuật |
|---|---|
| Mô hình mô-đun / Mô-đun | ESP32-WROOM-32E |
| CPU | Xtensa® lõi kép 32-bit LX6, lên tới 240 MHz / lên đến 240 MHz |
| ROM / SRAM | 448KB ROM, 520KB SRAM, 16KB RTC SRAM |
| Flash | Flash 4 MB tiêu chuẩn, tùy theo cấu hình hàng loạt / Flash 4 MB tiêu chuẩn, tùy theo cấu hình hàng loạt |
| Wi‑Fi | 802.11 b/g/n，2.4GHz |
| Bluetooth | Bluetooth v4.2 BR/EDR and Bluetooth LE |
| Ăng-ten / Ăng-ten | Ăng-ten PCB trên bo mạch / Ăng-ten PCB trên bo mạch |
| GPIO | Mô-đun này có thể cung cấp nhiều GPIO và các chân thực tế có sẵn phụ thuộc vào ánh xạ bảng. |
| Kích thước mô-đun / Kích thước mô-đun | 18.0mm × 25.5mm × 3.1mm |
Mô tả giao diện / Mô tả giao diện
Connector FunctionsUSB Type‑C
Được sử dụng để cung cấp năng lượng cho bảng phát triển, tải xuống chương trình và gỡ lỗi cổng nối tiếp.
Used for power supply, firmware programming and serial debugging.
Giao diện âm thanh/Cổng âm thanh 2.0P
Các giao diện liên quan đến âm thanh được dành riêng và có thể được sử dụng cho các ứng dụng liên quan đến đầu vào/đầu ra âm thanh hoặc bộ khuếch đại công suất. Các chức năng cụ thể được xác định bởi chương trình người dùng.
Reserved for audio input/output or amplifier-related applications depending on user firmware.
Cổng mở rộng bên ngoài
Tín hiệu mở rộng SPI/GPIO được dành riêng để dễ dàng kết nối với các cảm biến bên ngoài, mô-đun ngoại vi hoặc bảng mở rộng do người dùng xác định.
Reserved SPI / GPIO expansion signals for external sensors, modules or custom boards.
Giao diện pin 3,3V bên ngoài/Cổng pin
Thông số giao diện là 1,25P, với cực dương ở bên trái và cực âm ở bên phải. Không kết nối ngược lại và không nhập 5V.
1.25P connector. Left pin is positive, right pin is negative. Do not reverse polarity or input 5V.
Giao diện cổng nối tiếp 1.25P/Cổng UART
Được sử dụng để giao tiếp nối tiếp, gỡ lỗi hoặc các mô-đun cổng nối tiếp bên ngoài.
Used for UART communication, debugging or external serial modules.
Chủ thẻ TF / Khe cắm thẻ TF
Nó có thể được sử dụng cho các ứng dụng như lưu trữ dữ liệu, lưu trữ tài nguyên hình ảnh và đọc tệp cấu hình.
Used for data storage, image resources and configuration files.
Bảng ánh xạ GPIO / Bảng ánh xạ GPIO
From Uploaded Mapping Sheet| Mô-đun / Mô-đun | Tín hiệu/Màn hình lụa/Tín hiệu | GPIO | Mã Macro/Macro | Phương hướng/Phương hướng | Mô tả / Mô tả |
|---|---|---|---|---|---|
| điều khiển chính | RESET | EN | LCD_RST=-1 | Đặt lại đầu vào | Kết nối với ESP32 EN và không chiếm GPIO Connected to ESP32 EN; does not occupy a GPIO. |
| LCD/ST7789 | LCD_SCK | GPIO14 | LCD_SCK=14 | đầu ra | Đồng hồ LCD SPI VSPI LCD SPI clock, VSPI bus. |
| LCD/ST7789 | LCD_MISO | GPIO12 | LCD_MISO=12 | đi vào | LCD SPI MISO ST7789 mặc định không đọc được màn hình LCD SPI MISO; ST7789 normally does not require screen readback. |
| LCD/ST7789 | LCD_MOSI | GPIO13 | LCD_MOSI=13 | đầu ra | LCD SPI MOSI LCD SPI MOSI data line. |
| LCD/ST7789 | LCD_RS / DC | GPIO2 | LCD_RS=2 | đầu ra | Chân chọn dữ liệu/lệnh LCD LCD data/command select pin. |
| LCD/ST7789 | LCD_CS | GPIO15 | LCD_CS=15 | đầu ra | Lựa chọn chip LCD LCD chip select. |
| LCD/ST7789 | LCD_BL | GPIO21 | LCD_BL=21; BACKLIGHT_PIN=21 | đầu ra | Điều khiển đèn nền LCD LCD backlight control. |
| Chạm/XPT2046 | RTP_IRQ / SENSOR_VP | GPIO36 | RTP_IRQ=36; TOUCH_IRQ=36 | đi vào | Chạm vào chân chuyên dụng đầu vào ngắt Touch interrupt; input-only GPIO. |
| Chạm/XPT2046 | RTP_DOUT / SENSOR_VN | GPIO39 | RTP_DOUT=39; TOUCH_MISO=39 | đi vào | Chạm vào chân chuyên dụng đầu vào SPI DOUT/MISO Touch SPI DOUT/MISO; input-only GPIO. |
| Chạm/XPT2046 | RTP_DIN | GPIO32 | RTP_DIN=32; TOUCH_MOSI=32 | đầu ra | Chạm vào SPI DIN/MOSI Touch SPI DIN/MOSI. |
| Chạm/XPT2046 | RTP_CS | GPIO33 | RTP_CS=33; TOUCH_CS=33 | đầu ra | Lựa chọn chip cảm ứng Touch chip select. |
| Chạm/XPT2046 | RTP_SCK | GPIO25 | RTP_SCK=25; TOUCH_CLK=25 | đầu ra | Chạm vào đồng hồ SPI Touch SPI clock. |
| Ắc quy | BAT_ADC | GPIO34 | BAT_ADC=34; BAT_ADC_PIN=34 | đi vào | Pin chuyên dụng đầu vào ADC điện áp pin Battery voltage ADC; input-only GPIO. |
| Đèn ba màu RGB | RGB_R | GPIO17 | RGB_LED_R=17 | đầu ra | Bản ghi kênh màu đỏ RGB trên bo mạch theo RGB=17/22/16 On-board RGB LED red channel; RGB=17/22/16. |
| Đèn ba màu RGB | RGB_G | GPIO22 | RGB_LED_G=22 | đầu ra | Bản ghi kênh xanh RGB trên bo mạch theo RGB=17/22/16 On-board RGB LED green channel; RGB=17/22/16. |
| Đèn ba màu RGB | RGB_B | GPIO16 | RGB_LED_B=16 | đầu ra | Các bản ghi kênh màu xanh RGB trên bo mạch theo RGB=17/22/16 On-board RGB LED blue channel; RGB=17/22/16. |
| Âm thanh | AUDIO_IN | GPIO26 | AUDIO_IN=26 | Đầu vào/ADC | Đầu vào âm thanh được bảo lưu Reserved audio input. |
| Âm thanh | AUDIO_EN | GPIO4 | AUDIO_EN=4 | đầu ra | Bật bộ khuếch đại âm thanh/công suất dành riêng Reserved audio/amplifier enable control. |
| SPI mở rộng | SPI_CS | GPIO27 | SPI_CS=27 | đầu ra | Chip SPI mở rộng chọn dành riêng Reserved expansion SPI chip select. |
| thẻ SD | SD_MOSI | GPIO23 | SD_MOSI=23 | đầu ra | SD SPI MOSI dành riêng Reserved SD SPI MOSI. |
| thẻ SD | SD_MISO | GPIO19 | SD_MISO=19 | đi vào | SD SPI MISO dành riêng Reserved SD SPI MISO. |
| thẻ SD | SD_SCK | GPIO18 | SD_SCK=18 | đầu ra | Đặt trước đồng hồ SD SPI Reserved SD SPI clock. |
| thẻ SD | SD_CS | GPIO5 | SD_CS=5 | đầu ra | Thẻ SD được bảo lưu Reserved SD card chip select. |
Phiên bản gói / Phiên bản gói
Acrylic / Non-AcrylicPhiên bản acrylic / Phiên bản acrylic
- 1 Ban phát triển / 1 Ban phát triển
- 1 Vỏ Acrylic / 1 Vỏ Acrylic
- Cáp DuPont 1 x 1,25 đến 4P / Cáp DuPont 1 x 1,25 đến 4P
- 1 Bút cảm ứng / 1 Bút cảm ứng
- 1 Cáp dữ liệu USB Type‑C / 1 Cáp dữ liệu USB Type‑C
Phiên bản không phải acrylic / Phiên bản không phải acrylic
- 1 Ban phát triển / 1 Ban phát triển
- Cáp DuPont 1 x 1,25 đến 4P / Cáp DuPont 1 x 1,25 đến 4P
- 1 Bút cảm ứng / 1 Bút cảm ứng
- 1 Cáp dữ liệu USB Type‑C / 1 Cáp dữ liệu USB Type‑C
- Không bao gồm vỏ acrylic/Không bao gồm vỏ acrylic
Cấu hình khởi tạo được đề xuất / Khởi tạo được đề xuất
ST7789 BGR + XPT2046Cấu hình ví dụ TFT_eSPI / Ví dụ về TFT_eSPI
#define ST7789_DRIVER
#define TFT_WIDTH 240
#define TFT_HEIGHT 320
#define TFT_MISO 12
#define TFT_MOSI 13
#define TFT_SCLK 14
#define TFT_CS 15
#define TFT_DC 2
#define TFT_RST -1
#define TFT_BL 21
#define TFT_BACKLIGHT_ON HIGH
// Important: use BGR color order
#define TFT_RGB_ORDER TFT_BGR
#define SPI_FREQUENCY 40000000Cấu hình cảm ứng XPT2046 / Ví dụ về cảm ứng
#define TOUCH_IRQ 36
#define TOUCH_MISO 39
#define TOUCH_MOSI 32
#define TOUCH_CS 33
#define TOUCH_CLK 25Thận trọng khi sử dụng/Lưu ý
Important1. Mức logic GPIO là 3,3V, vui lòng không kết nối trực tiếp với tín hiệu 5V. / Mức logic GPIO là 3,3V. Không kết nối trực tiếp tín hiệu 5V.
2. Vui lòng chú ý đến hướng của cực dương và cực âm của giao diện pin 3,3V bên ngoài, bên trái là cực dương và bên phải là cực âm. / Cổng pin ngoài 3.3V: dương trái, âm phải.
3. GPIO34, GPIO36 và GPIO39 là các chân đầu vào chuyên dụng và không thể được sử dụng làm đầu ra thông thường. / GPIO34, GPIO36 và GPIO39 là các chân chỉ đầu vào.
4. LCD sử dụng trình điều khiển ST7789 và nên đặt nó thành chuỗi màu BGR; nếu màu sắc bất thường, vui lòng kiểm tra cài đặt RGB/BGR. / ST7789 Thứ tự màu BGR được khuyến nghị. Nếu màu sắc không đúng, hãy kiểm tra cài đặt RGB/BGR.
5. Chip cảm ứng là XPT2046 và nên hiệu chỉnh cảm ứng sau khi xoay màn hình. / Cảm ứng XPT2046 có thể yêu cầu hiệu chỉnh sau khi xoay màn hình.
Tải xuống dữ liệu/Tải xuống tài nguyên:https://www.zlxchina.xyz/
Hướng dẫn/Lưu ý: Nếu thông số sản phẩm, danh sách phụ kiện và định nghĩa giao diện có thể được điều chỉnh hàng loạt, vui lòng tham khảo trang tải xuống dữ liệu chính thức và sản phẩm thực tế. Thông số kỹ thuật của sản phẩm, nội dung gói hàng và định nghĩa mã pin có thể thay đổi theo từng lô hàng; vui lòng tham khảo sản phẩm thực tế và trang tải xuống chính thức.
