ESP32-2432S0248R-PLUS

Name: Grönt 3D ESP32-2432S028R-PLUS utvecklingskort
Brand: ZLX
SKU: ZLX-ESP32-1

Använder ESP32-WROOM-32E-modulen · 2,8-tums resistiv pekskärm

2.4GHz Wi‑FiBluetooth / BLEST7789 LCDBGR InitializationXPT2046 TouchUSB Type‑CTF Card Slot

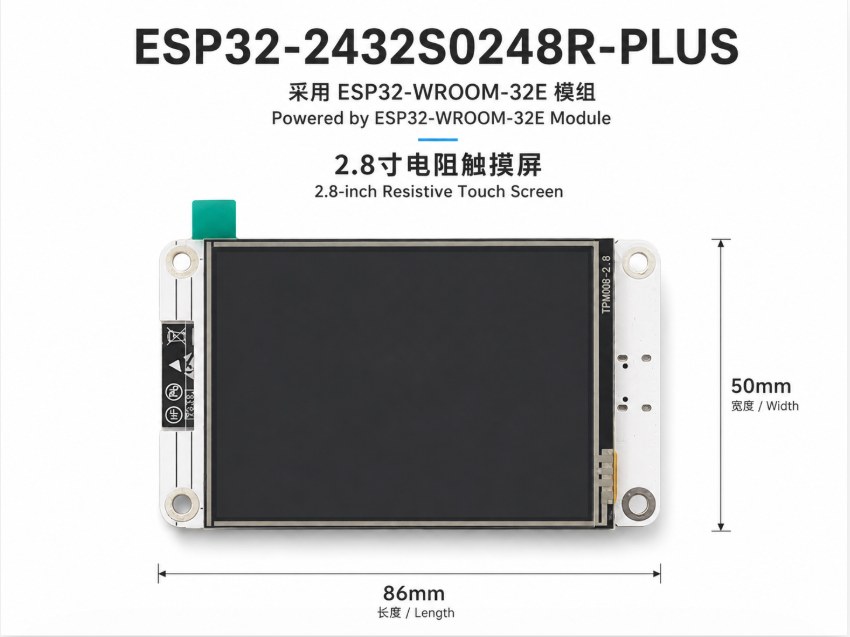

ESP32-2432S0248R-PLUS 2.8-inch resistive touch screen dimensions — Produktstorlek: 86 mm × 50 mm, 2,8-tums resistiv pekskärm

Produktöversikt / Produktöversikt

ESP32-2432S0248R-PLUS är en enhet baserad på ESP32-WROOM-32E Ett 2,8-tums utvecklingskort för färgpekskärm utvecklat för trådlösa kommunikationsmoduler, integrerad LCD-skärm, XPT2046 resistiv touch, Type-C, TF-kort, RGB-indikatorlampa, seriell port och expansionsgränssnitt.

ESP32-2432S0248R-PLUS is a 2.8-inch touch display development board based on the ESP32-WROOM-32E wireless module, integrating LCD display, XPT2046 resistive touch, Type-C, TF card, RGB LED, UART and expansion ports.

Tillämpliga scenarier/applikationer

Lämplig för IoT-kontrollterminaler, kontrollpaneler för smarta hem, industriell datadisplay, sensorinsamlingsdisplay, undervisningsexperiment, interaktivt Wi-Fi/Bluetooth-gränssnitt och andra projekt.

Suitable for IoT terminals, smart home panels, industrial data display, sensor monitoring, education, and Wi‑Fi / Bluetooth HMI projects.

Gränssnittskommentar/gränssnittslayout

Kinesiska och engelska kunder visar bilder

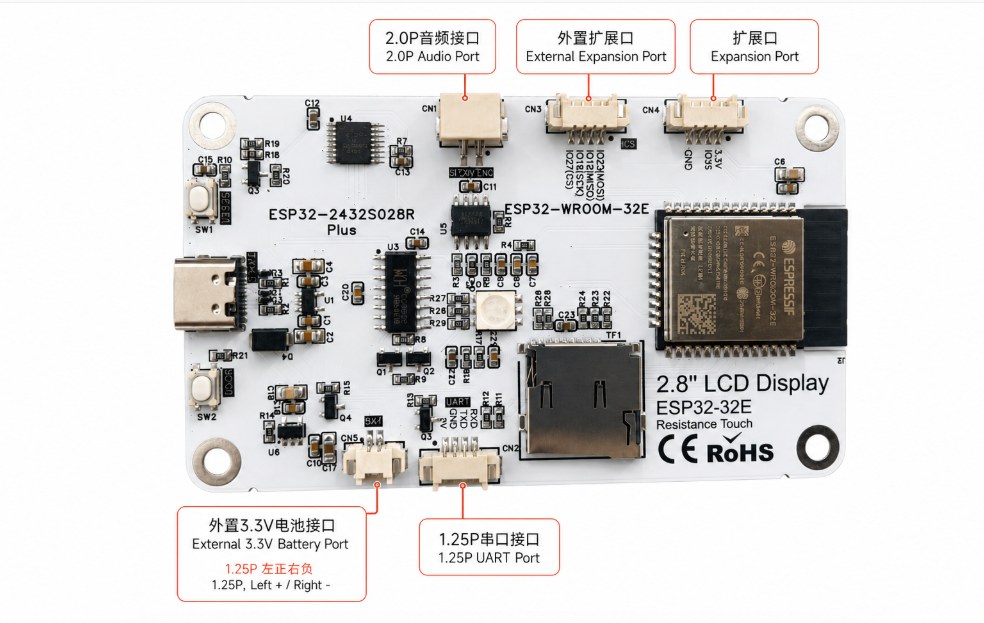

ESP32-2432S0248R-PLUS interface annotation — Gränssnitt inkluderar: 2,0P ljudgränssnitt, extern expansionsport, expansionsport, externt 3,3V batterigränssnitt och 1,25P seriell portgränssnitt.

Paketlista/paketinnehåll

Akrylversion/utan akrylversion

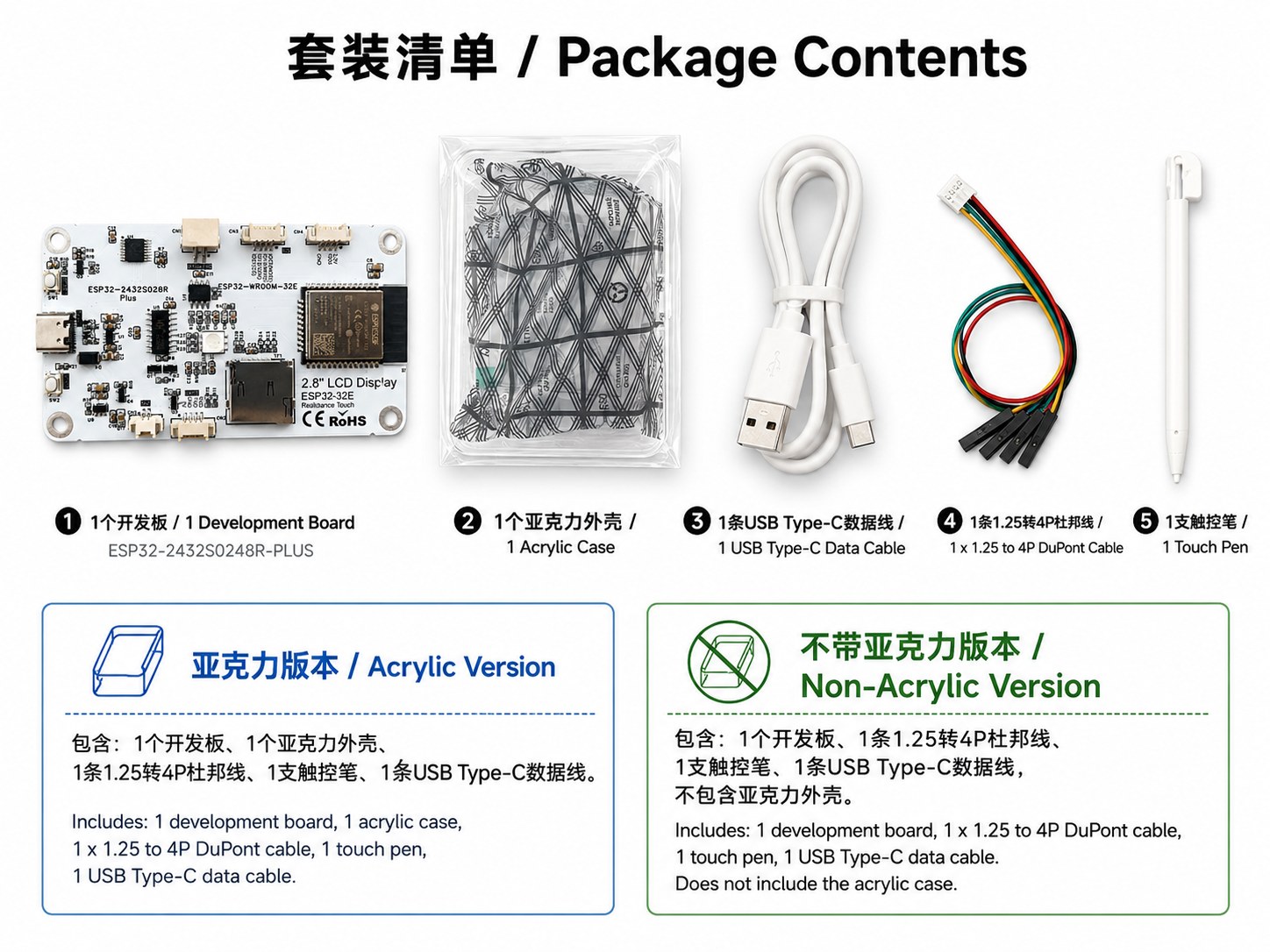

Package contents for ESP32-2432S0248R-PLUS — Acrylic Version includes acrylic case. Non-Acrylic Version does not include the acrylic case.

Produktegenskaper / Nyckelfunktioner

Product Highlights

Display & Touch / Display & Touch

2,8-tums TFT LCD, upplösning 240 × 320, LCD-drivrutin använder ST7789, initiering rekommenderas BGR färgsekvens;Touch chip antar XPT2046（XP2046） Resistiv beröringslösning.

2.8-inch TFT LCD, 240 × 320 resolution, ST7789 LCD driver with recommended BGR initialization; XPT2046 resistive touch controller.

Trådlöst & Expansion / Trådlöst & Expansion

ESP32-WROOM-32E stöder 2,4 GHz Wi-Fi, Bluetooth / BLE och har en inbyggd TF-korthållare, RGB-indikatorlampa, seriell portgränssnitt, ljudgränssnitt och expansionsgränssnitt för att underlätta sekundär utveckling.

ESP32-WROOM-32E supports 2.4GHz Wi‑Fi, Bluetooth / BLE. The board includes TF card slot, RGB LED, UART, audio and expansion ports.

Basic Specifications / Basic Specifications

Hardware Specification

Projekt / Objekt	Parametrar/Specifikationer
Produktmodell/modell	ESP32-2432S0248R-PLUS
Huvudkontrollmodul / Huvudmodul	ESP32-WROOM-32E
Trådlös funktion / Trådlös	2.4GHz Wi‑Fi 802.11 b/g/n, Bluetooth / BLE
Display / Display	2.8-inch TFT LCD, 240 × 320
LCD-drivrutin / LCD-drivrutin	ST7789, BGR-initiering / ST7789 med BGR-initiering
Tryck på Typ/Touch Type	Resistive Touch / Resistive Touch
Touch chip/Touch Controller	XPT2046 / XP2046
USB-gränssnitt/USB-port	USB Type-C, strömförsörjning, nedladdning, seriell felsökning / Ström, programmering och seriell felsökning
Lagringsgränssnitt/Lagring	TF / MicroSD Card Slot
Knappar	SW1, SW2
Indikator / Indikator	On-board RGB LED
Board Size / Board Size	86mm × 50mm
Logisk nivå / Logisk nivå	3.3V
Strömförsörjning / Strömförsörjning	USB Type‑C 5V input / external 3.3V battery port
Utvecklingsmiljö / Utveckling	Arduino IDE, PlatformIO, ESP-IDF, MicroPython compatible

ESP32-WROOM-32E Modulparametrar

Core Module

Projekt / Objekt	Parametrar/Specifikationer
Modulmodell / Modul	ESP32-WROOM-32E
CPU	Xtensa® dual-core 32-bitars LX6, upp till 240MHz / upp till 240MHz
ROM / SRAM	448KB ROM, 520KB SRAM, 16KB RTC SRAM
Flash	Standard 4MB Flash, beroende av batchkonfiguration / Standard 4MB Flash, beroende av batchkonfiguration
Wi‑Fi	802.11 b/g/n，2.4GHz
Bluetooth	Bluetooth v4.2 BR/EDR and Bluetooth LE
Antenn / Antenn	On-board PCB antenn / On-board PCB antenn
GPIO	Modulen kan tillhandahålla flera GPIO:er, och de faktiska tillgängliga stiften beror på kortmappning.
Modulstorlek / Modulstorlek	18.0mm × 25.5mm × 3.1mm

Gränssnittsbeskrivning / Gränssnittsbeskrivning

Connector Functions

USB Type‑C

Används för strömförsörjning för utvecklingskort, programnedladdning och felsökning av serieportar.

Used for power supply, firmware programming and serial debugging.

2.0P ljudgränssnitt/ljudport

Ljudrelaterade gränssnitt är reserverade och kan användas för ljudingång/utgång eller effektförstärkarrelaterade applikationer. De specifika funktionerna definieras av användarprogrammet.

Reserved for audio input/output or amplifier-related applications depending on user firmware.

Extern expansionsport

SPI/GPIO expansionssignaler är reserverade för enkel anslutning till externa sensorer, kringutrustningsmoduler eller användardefinierade expansionskort.

Reserved SPI / GPIO expansion signals for external sensors, modules or custom boards.

Externt 3,3V batterigränssnitt/batteriport

Gränssnittsspecifikationen är 1,25P, med den positiva polen till vänster och den negativa polen till höger. Anslut den inte omvänt och mata inte in 5V.

1.25P connector. Left pin is positive, right pin is negative. Do not reverse polarity or input 5V.

1,25P seriell portgränssnitt/UART-port

Används för seriell kommunikation, felsökning eller externa seriella portmoduler.

Used for UART communication, debugging or external serial modules.

TF-korthållare / TF-kortplats

Den kan användas för applikationer som datalagring, bildresurslagring och läsning av konfigurationsfiler.

Used for data storage, image resources and configuration files.

GPIO Mapping Table / GPIO Mapping Table

From Uploaded Mapping Sheet

Modul / Modul	Signal / Silk screen / Signal	GPIO	Kodmakro/makro	Riktning / Riktning	Beskrivning / Beskrivning
master kontroll	RESET	EN	`LCD_RST=-1`	Återställning av ingång	Anslut till ESP32 EN och ockupera inte GPIO Connected to ESP32 EN; does not occupy a GPIO.
LCD/ST7789	LCD_SCK	GPIO14	`LCD_SCK=14`	produktion	LCD SPI klocka VSPI LCD SPI clock, VSPI bus.
LCD/ST7789	LCD_MISO	GPIO12	`LCD_MISO=12`	skriva in	LCD SPI MISO ST7789 läser inte skärmen som standard LCD SPI MISO; ST7789 normally does not require screen readback.
LCD/ST7789	LCD_MOSI	GPIO13	`LCD_MOSI=13`	produktion	LCD SPI MOSI LCD SPI MOSI data line.
LCD/ST7789	LCD_RS / DC	GPIO2	`LCD_RS=2`	produktion	LCD-data/kommandovalstift LCD data/command select pin.
LCD/ST7789	LCD_CS	GPIO15	`LCD_CS=15`	produktion	Välj LCD-chip LCD chip select.
LCD/ST7789	LCD_BL	GPIO21	`LCD_BL=21; BACKLIGHT_PIN=21`	produktion	LCD-bakgrundsbelysningskontroll LCD backlight control.
Touch/XPT2046	RTP_IRQ / SENSOR_VP	GPIO36	`RTP_IRQ=36; TOUCH_IRQ=36`	skriva in	Peka på avbrottsingång dedikerad pin Touch interrupt; input-only GPIO.
Touch/XPT2046	RTP_DOUT / SENSOR_VN	GPIO39	`RTP_DOUT=39; TOUCH_MISO=39`	skriva in	Tryck på SPI DOUT/MISO-ingångsdedikerad stift Touch SPI DOUT/MISO; input-only GPIO.
Touch/XPT2046	RTP_DIN	GPIO32	`RTP_DIN=32; TOUCH_MOSI=32`	produktion	Tryck på SPI DIN/MOSI Touch SPI DIN/MOSI.
Touch/XPT2046	RTP_CS	GPIO33	`RTP_CS=33; TOUCH_CS=33`	produktion	Peka chip val Touch chip select.
Touch/XPT2046	RTP_SCK	GPIO25	`RTP_SCK=25; TOUCH_CLK=25`	produktion	Tryck på SPI-klocka Touch SPI clock.
Batteri	BAT_ADC	GPIO34	`BAT_ADC=34; BAT_ADC_PIN=34`	skriva in	Batterispänning ADC-ingång dedikerad stift Battery voltage ADC; input-only GPIO.
RGB trefärgat ljus	RGB_R	GPIO17	`RGB_LED_R=17`	produktion	Inbyggda RGB röda kanalposter med RGB=17/22/16 On-board RGB LED red channel; RGB=17/22/16.
RGB trefärgat ljus	RGB_G	GPIO22	`RGB_LED_G=22`	produktion	Inbyggda RGB gröna kanalposter med RGB=17/22/16 On-board RGB LED green channel; RGB=17/22/16.
RGB trefärgat ljus	RGB_B	GPIO16	`RGB_LED_B=16`	produktion	Inbyggda RGB blå kanalinspelningar med RGB=17/22/16 On-board RGB LED blue channel; RGB=17/22/16.
Audio	AUDIO_IN	GPIO26	`AUDIO_IN=26`	Ingång/ADC	Ljudingång reserverad Reserved audio input.
Audio	AUDIO_EN	GPIO4	`AUDIO_EN=4`	produktion	Ljud/effektförstärkaraktivering reserverad Reserved audio/amplifier enable control.
Utökad SPI	SPI_CS	GPIO27	`SPI_CS=27`	produktion	Utökat SPI-chipval reserverat Reserved expansion SPI chip select.
SD-kort	SD_MOSI	GPIO23	`SD_MOSI=23`	produktion	SD SPI MOSI reserverad Reserved SD SPI MOSI.
SD-kort	SD_MISO	GPIO19	`SD_MISO=19`	skriva in	SD SPI MISO reserverad Reserved SD SPI MISO.
SD-kort	SD_SCK	GPIO18	`SD_SCK=18`	produktion	SD SPI klocka reservation Reserved SD SPI clock.
SD-kort	SD_CS	GPIO5	`SD_CS=5`	produktion	SD-kort är reserverat Reserved SD card chip select.

Paketversioner / Paketversioner

Acrylic / Non-Acrylic

Akrylversion / Akrylversion

1 Utvecklingsnämnd / 1 Utvecklingsnämnd
1 akrylfodral / 1 akrylfodral
1 x 1,25 till 4P DuPont-kabel / 1 × 1,25 till 4P DuPont-kabel
1 pekpenna / 1 pekpenna
1 USB Type-C datakabel / 1 USB Type-C datakabel

Icke-akrylversion / Icke-akrylversion

1 Utvecklingsnämnd / 1 Utvecklingsnämnd
1 x 1,25 till 4P DuPont-kabel / 1 × 1,25 till 4P DuPont-kabel
1 pekpenna / 1 pekpenna
1 USB Type-C datakabel / 1 USB Type-C datakabel
Inkluderar inte akrylfodral / Inkluderar inte akrylfodral

Rekommenderad initieringskonfiguration / Rekommenderad initiering

ST7789 BGR + XPT2046

TFT_eSPI Exempelkonfiguration / TFT_eSPI Exempel

#define ST7789_DRIVER
#define TFT_WIDTH  240
#define TFT_HEIGHT 320

#define TFT_MISO 12
#define TFT_MOSI 13
#define TFT_SCLK 14
#define TFT_CS   15
#define TFT_DC   2
#define TFT_RST  -1

#define TFT_BL   21
#define TFT_BACKLIGHT_ON HIGH

// Important: use BGR color order
#define TFT_RGB_ORDER TFT_BGR

#define SPI_FREQUENCY 40000000

XPT2046 Touch Configuration / Touch Exempel

#define TOUCH_IRQ   36
#define TOUCH_MISO  39
#define TOUCH_MOSI  32
#define TOUCH_CS    33
#define TOUCH_CLK   25

Försiktighetsåtgärder vid användning/Anmärkningar

Important

1. GPIO-logiknivån är 3,3V, vänligen anslut inte direkt till 5V-signaler. / GPIO-logiknivån är 3,3V. Anslut inte 5V-signaler direkt.

2. Var uppmärksam på riktningen för de positiva och negativa polerna på det externa 3,3V-batterigränssnittet, vänster är positivt och höger är negativt. / Extern 3,3V batteriport: vänster positiv, höger negativ.

3. GPIO34, GPIO36 och GPIO39 är dedikerade ingångsstift och kan inte användas som vanliga utgångar. / GPIO34, GPIO36 och GPIO39 är enbart ingångsstift.

4. LCD-skärmen använder ST7789-drivrutinen, och det rekommenderas att ställa in den på BGR-färgsekvens; om färgen är onormal, kontrollera RGB/BGR-inställningarna. / ST7789 BGR färgordning rekommenderas. Om färgerna är fel, kontrollera RGB/BGR-inställningen.

5. Pekchipet är XPT2046, och pekkalibrering rekommenderas efter att skärmen har vridits. / XPT2046 touch kan kräva kalibrering efter att skärmen har roterats.

Datanedladdning / Resursnedladdning:https://www.zlxchina.xyz/

Instruktioner/Notera: Om produktparametrar, tillbehörslistor och gränssnittsdefinitioner är föremål för batchjusteringar, se den faktiska produkten och den officiella sidan för nedladdning av data. Produktspecifikationer, förpackningsinnehåll och stiftdefinitioner kan variera beroende på batch; vänligen se den faktiska produkten och den officiella nedladdningssidan.
